OTROS TIPOS DE RACORES







RACOR STORZ

Fabricados en aluminio, bronce, acero inoxidable. Racord muy extendido en sistemas para descarga de aridos, y sistemas contra-incendios. Las medidas mas usuales en el sector de cemento son las indicadas mas abajo La medida "KA" es necesaria para identificar la medida. (25D = 31 mm, 52C = 66 mm ,75B = 89 mm, 110A = 133 mm.)
Otras medidas consultar.

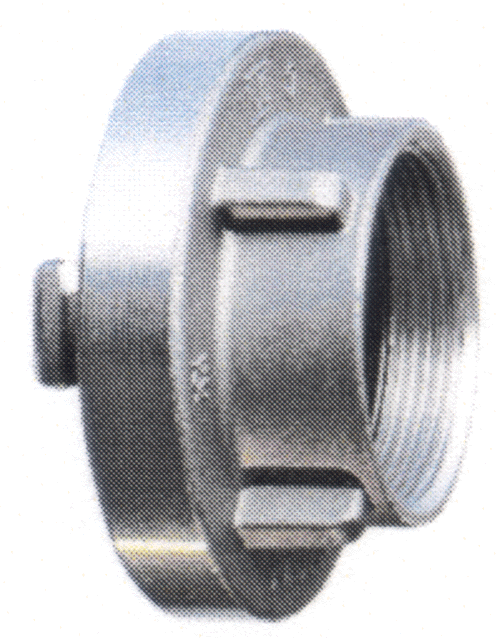

HEMBRA

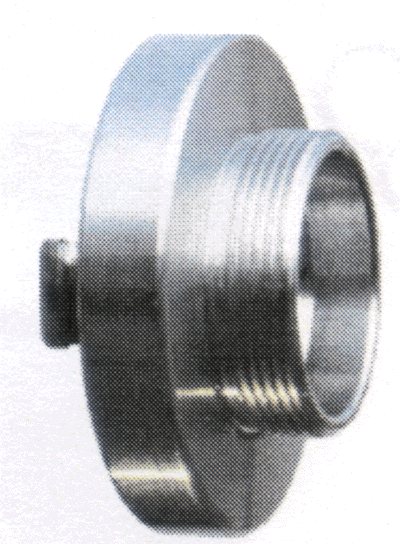

MACHO

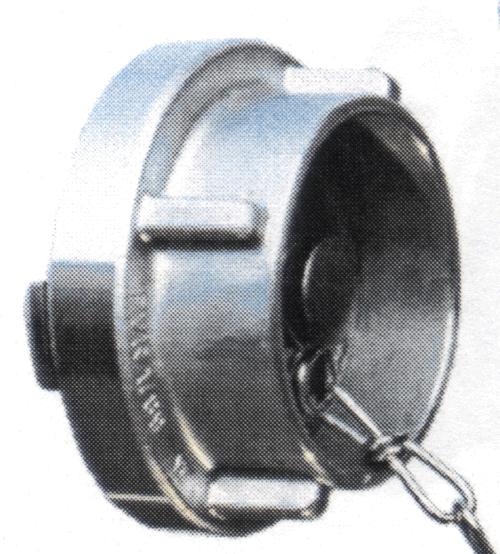

TAPON

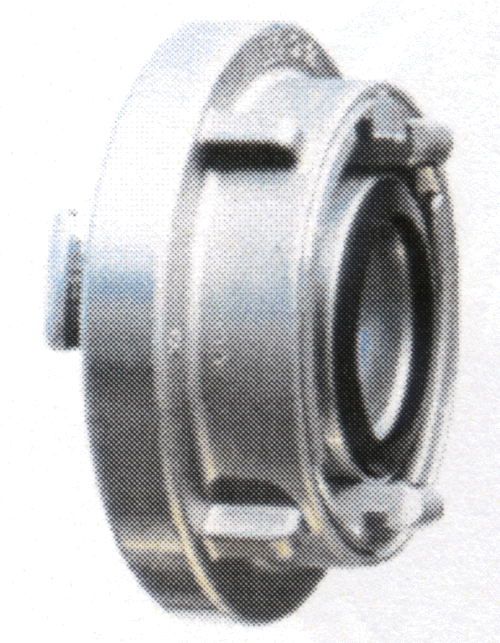

REDUCCION

CROQUIS

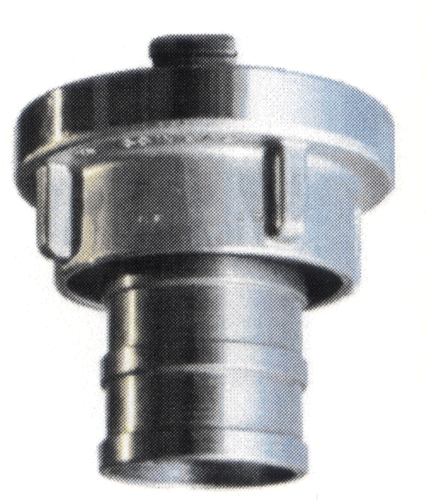

CAÑA MANGUERA

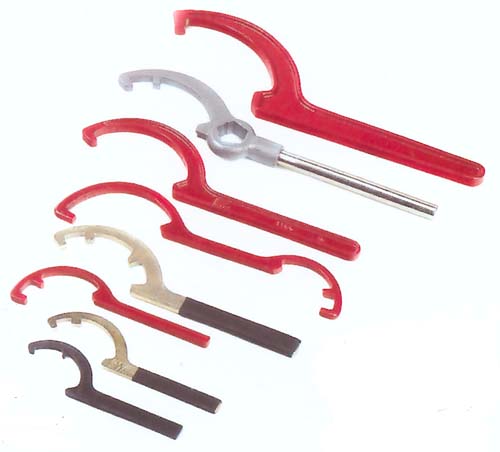

LLAVES

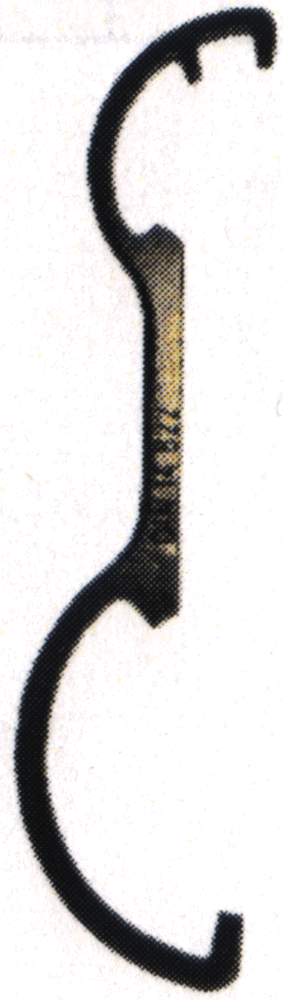

LLAVE

HEMBRA GIRATORIA

S2H200

S3H212

S3H300

S4H400

S2M200

S3M212

S3M300

S4M400

SMG520

SMG600

SMG750

SMG800

SMG100

SR3A20

SR4A30

ST2000

ST3000

ST4000

1416

1438

1435







   52-C rosca hembra 2"

   75-B rosca hembra 2-1/2"

   75-B rosca hembra 3"

   110-A rosca hembra 4"

   52-C rosca macho 2"

   75-B rosca macho 2-1/2"

   75-B rosca macho 3"

   110-A rosca macho 4"

   52-C para manguera 52 mm.

   52-C para manguera 60 mm.

   75-B para manguera 75 mm.

   75-B para manguera 80 mm.

   110-A para manguera 100 mm.

   Reducción 75-B (3") a 52-C (2")

   Reducción 110-A (4") a 75-B (3")

   52-C Tapón 2"

   75-B Tapón 3"

   110-A Tapón 4"

   Junta 52-C (2")

   Junta 75-B (3")

   Junta 110-A (4")

   Llave racor STORZ: Varias, consultar

  75-B rosca hembra giratoria 3"

 110-A rosca hembra giratoria 4"
